安卓蓝牙系统服务,Android蓝牙系统服务架构与功能解析

你有没有想过，那个小小的蓝牙功能，竟然在安卓系统中扮演着如此重要的角色？它就像一个神奇的魔法师，让手机、耳机、手表、键盘等设备之间能够轻松连接，成为现代生活中不可或缺的桥梁。今天，就让我带你一起揭开安卓系统蓝牙服务的神秘面纱，看看它是如何运作的！

蓝牙的诞生：初始化之旅

想象蓝牙服务层的诞生就像一个新生儿一样，需要经历一系列的洗礼。在安卓系统中，这个过程被称为初始化。那么，它是怎么开始的呢？

1. 蓝牙管理者的诞生：当安卓系统启动时，蓝牙管理者（BluetoothManagerService）就像一位管家一样，在系统进程中诞生，开始执行各种任务。

2. 开启蓝牙的钥匙：在系统启动的不同阶段，蓝牙服务管理会根据设置中的蓝牙状态，自动打开蓝牙，就像一把钥匙，打开了蓝牙的大门。

3. 第三方应用的呼唤：有时候，第三方应用也会呼唤蓝牙，通过蓝牙适配器（BluetoothAdapter）主动打开蓝牙，就像一个使者，传递着指令。

4. 服务层的成长：不管是通过系统启动还是第三方应用，蓝牙服务层的初始化流程都是一样的。它会绑定一个叫做AdapterService的服务，就像一个小伙伴，一起成长。

蓝牙的成长：协议栈

蓝牙的成长离不开协议栈的支持。在安卓系统中，协议栈就像一个大脑，负责处理蓝牙协议和底层驱动的交互。

1. JNI层的桥梁：JNI（Java Native Interface）就像一座桥梁，连接着Java层和原生层。蓝牙服务层JNI使能协议栈bluedroid，通过interface函数接口下发指令到达协议栈入口。

2. 线程的舞蹈：协议栈bluedr

安卓Android蓝牙通信实现与关键组件解析

在安卓Android系统中，蓝牙通信是通过一系列的类和服务进行管理的。BluetoothSettings和BluetoothDevice是用户界面层与蓝牙硬件交互的入口，允许用户开启或关闭蓝牙，查找和连接其他蓝牙设备。BluetoothHeadset接口则用于管理与蓝牙耳机的连接，而BluetoothHandsfree接口则是为了车载蓝牙设备设计的。这些接口通常由系统服务如BluetoothService来实现，该服务负责处理蓝牙的低级别操作。

在系统层面，BlueZ是一个开源的蓝牙协议栈，它是Linux内核的一部分，负责处理蓝牙协议和底层驱动的交互。在Android中，BlueZ被用作蓝牙硬件的抽象层，提供了一套API供上层应用调用。

AIDL（Android Interface Definition Language）是Android系统中定义进程间通信（IPC）接口的一种方式。在蓝牙通信中，AIDL被用来定义BluetoothAdapter和BluetoothProfile接口，使得应用程序可以安全地跨进程调用蓝牙服务。

安卓系统蓝牙协议栈 bluedroid 的使能

安卓原生的蓝牙协议栈bluedroid在分层上被分为btif、bta、stack、hci这四层，每层的作用各不相同，但实际程序运行是在不同的线程运行的。

蓝牙服务层JNI使能协议栈bluedroid，通过interface函数接口下发指令到达协议栈入口。stackmanagergetinterface()->startupstackasync();将使能指令下发到协议栈管理模块，模块内部通过线程stackmanage继续处理。

依次使能btifconfig、btsnoop、hci等模块。

1. btsnoop模块：判断snoop开关是否打开，从而决定是否创建snoop文件来记录hci的交互信息。

2. snoop开关位置：在开发者选项中，打开该开关，则persist.bluetooth.btsnoopenable全局变量会被置为true；反之开关关闭，该变量会被置为false。

3. snoop文件默认存储位置：/data/misc/bluetooth/logs/

由于打开snoop开关的步骤比较复杂，一般用户根本不会进到开发者选项中，连从哪儿打开开发者选项都是一个难题。

安卓系统中蓝牙协议栈的初始化流程分析

蓝牙协议栈整体上分为：HOST Controller，它们之间以HCI为界线形象地分为上下两部分。Controller对应蓝牙固件也就是蓝牙芯片，这块协议的实现和各家厂商的策略差异很大，但依赖的协议都是相同的。而Host部分最为核心的就是协议栈，本篇分析我们就来扒一扒安卓系统中蓝牙协议栈初始化的实现流程。

协议栈源码路径：systembt

从该仓库下的相关编译配置文件可以知道，协议栈模块最终会被编译成动态so库的形式供其他模块调用。相关配置路径为：systembtmain Android.bp（安卓8之前为Android.mk）

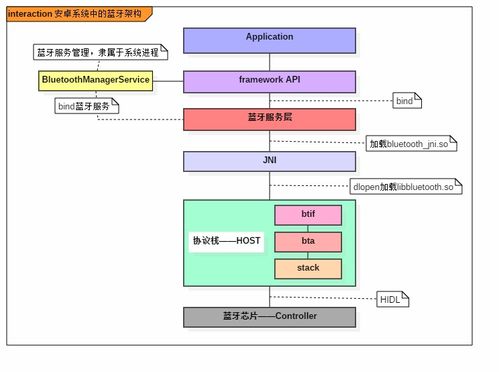

上面的架构图可以明显看出协议栈的动态so库是被JNI层加载的，JNI使用系统提供的动态so库加载方法实现获取协议栈so库对应的句柄即内存地址，再从打开的so库中查找对应的函数地址，这样JNI就达到调用协议栈中函数的目的。

蓝牙JNI层通过dlopen()的系统
